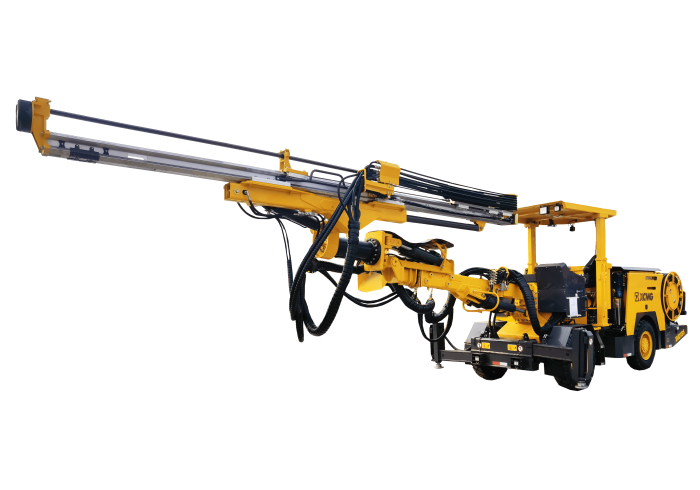

ZJ 135 Yeraltı Derin Delik Madencilik Sondaj Teçhizatı
ZJ135 yeraltı derin delik delme teçhizatı
Ürünler Açıklama
ZJ 135 "Longhole Matkap Jumbo" olarak da adlandırılan yeraltı derin delik delme teçhizatı, yeraltı kara olmayan madenlerde delinme deliği için tasarlanmıştır. Ayrıca çapa kablo sondajını da destekler.
3.2m × 3.2m ila 7.5m × 5m arasındaki yollar için uygun olan aktüatörü, herhangi bir açıda çevik delme için yatay kayma, 360 derece dönme ve çift 45 derecelik salıncaklar sunar.
Ürünler Yüksek Işıklar
Yuchai dizel motor
Elektronik olarak kontrol edilen yakıt enjeksiyonu;
Düşük yakıt tüketimi
Kararlı performans gösteren kaya matkabı
Yüksek etkili güç, yüksek delme verimliliği, düşük yapışma olasılığı
Çok yönlü robotik kol
"Dökme Yatağı + Sallanan Yağ Silindiri" yapısı benimsenmiştir,
Gelişmiş sondaj sistemi
Yük duyarlı kontrol, talep üzerindeki çıktı ve yüksek enerji kullanım oranı
Güvenlik Detay Tasarımı
Uzaktan kumanda konsolu, esnek ve hareket ettirilmesi uygun;
Bakım ve onarım için uygun olan çoklu erişim kapıları kullanın;
Değer takdir alanı
İyi açıklık kontrol sistemi. Çeşitli fonksiyonel modüller kolayca eklenebilen kontrolöre göre geliştirilmiştir;
Anahtar Teknoloji
01. Kaya Matkapı
Yüksek güçlü kaya matkabı, çift tampon tasarımı, yüksek delme verimliliği, düşük yapışma olasılığı
| Delik | 64-102 mm |
| Etki gücü | 22/24kW |
| Darbe akışı | 105l / dk / 138L/dk |
| Darbe baskısı | 220Bar / 200Bar |
| Etki sıklığı | 53Hz / 57Hz |
| Tork | 1050N.m / 955N.m |
| Döner hız | 215 rpm / 236rpm |
02.
Mekanik bom, bir kılavuz mekanizması, bir salıncak kolu, bir salıncak silindiri, bir motor azaltıcı düzeneği, bir eğik rulman ve bir pervane braketinden oluşur.
| Matkap bomu eğim açısı | 25 derece ileri, daha sonra 65 derece |
| Maks. Tek konumlandırma ile paralel delik aralığı | 3000 Milimetre |
| Swing Boom ad açısı | 360 derece |
| Türü braketinin bağımsız salınım açısı | -45 derecesi +45 derecesi |
| Pervanenin ayar vuruşu | 1200 Milimetre |
03.Casis Meclisi
Verimli insan hırsızlığı yönetimi için kapsamlı bir çözüm yaratın
| Genel genişlik | 2000 mm |
| Tekerlek tabanı | 3000 Milimetre |
| Kınanabilirlik | 14 derece |
| Maks. Zemin temizliği | 200 Milimetre |
| Yaklaşım/kalkış açısı | 20 derece |
04. Motor sistemi
Yuchai CN IV Emmisisyon Standardı
| Model | Ycf 30100- t480 |
| Nominal Güç | 73.5kW |
| Nominal Dönme Hızı | 2400 dev/dak |
05. Hidrolik Sistem
Hidrolik sistem, olgun bir ortam ve düşük basınç sistemi benimser, iyi
Performans ve yüksek güvenilirlik
| Sistem baskısı | 22 MPa |
| Hidrolik yağ tankı kapasitesi | 180 L |
06. Elektrik sistemi
| Voltaj/frekans | 380V/50Hz |
| Motor gücü | 75 kW |
| Giriş gücü | 85 kW |
| Güvenlik koruması | Sızıntı koruması, aşırı yük koruması, kısa devre koruması vb. |
07. Su sistemi
| Su pompası gücü | 3 kW |
| Nominal Yerinden Olma | 83.3l /dk (12 bar) |
| Çıkış basıncı | 12 çubuğu |
| Min.inlet Baskı | 4 çubuğu |
08. Pervane
Verimli insan hırsızlığı yönetimi için kapsamlı bir çözüm yaratın
| Matkap borusu uzunluğu | 1220/1525 mm |
| Matkap çapı | 64-102 mm |
| Ekonomik delme derinliği | 35/41m |
| Kaya Matkap İtme Stroku | 1930 mm |
| Toplam uzunluk | 3400 milyon |
| Maks. itme | 47kn |
| Tahrik ışınının telafisi vuruşu | 1200 milyon |
Ana teknik parametre
| 01, temel parametre | 2), itme ışını | ||
| Ağırlık (kg) | 17500.00 | Toplam uzunluk | 3200 / 3400 milyon |
| Ulaşım Boyutları (mm) | 8500*2380*3100 | Max.propulsion (KN) | 47 |
| Dönüş yarıçapı (mm) | 3050/5670 | 03), şasi | |
| 02, yapılandırma | Motor | Yuchai 73.5kw, CN IV | |
| 1) Kaya Matkapı | Genel şasi genişliği (mm) | 2000 | |
| Model | HC95LQW/22U | Seyahat hızı (km/s) | 10 |
| Marka | Montabert/Epiroc | Zemin boşluğu (mm) | 200 |
| Etki gücü (KW) | 24 / 22 | 4), hava sistemi | |
| Darbe akışı (l/dk) | 138 /105 | Yerinden Etme (l/dk) | 700 |
| Etki Frekansı (HZ) | 57/53 | Güç (KW) | 3 |
| Sondaj çapı (mm) | 64-102 | Egzoz basıncı (çubuk) | 10 |
